Преимущества сотрудничества с компанией High Wood
  • Техническая экспертиза
    Более 10 лет опыта в разработке изделий военного назначения и успешная реализация сотен проектов по созданию заказных разъемов.
  • Собственное производство
    Завод полного цикла для серийного выпуска продукции. Также поддерживается производство малых заказных партий.
  • Комплексная система контроля качества
    Система контроля качества уровня военных стандартов включает: входной контроль (IQC), межоперационный контроль (IPQC) и финальный контроль (FQC).
  • Эффективные сроки поставки
    Индивидуальное сопровождение каждого проекта с изготовлением и поставкой образцов от 30 дней.
  • Полный цикл обслуживания
    Комплексная поддержка включает: подбор оптимального изделия, оптимизацию стоимости, модернизацию конструкции и дальнейшее развитие продукции.

Многолетний опыт разработки и производства соединителей военного и промышленного назначения позволяет нам гибко адаптировать каждое устройство к потребностям заказчика и конкретным системным параметрам.

Разработка разъемов
Разработка разъемов
Индивидуальная настройка конструкции и характеристик

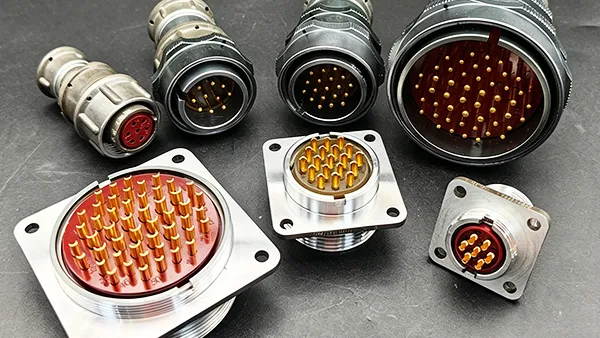

  • Поддерживаемые стандарты разъемов: американские военные стандарты (MIL-38999), российские стандарты, британские стандарты, полностью нестандартные индивидуальные конструкции (например, HW-76ZKNP3).
  • Контактное поле: возможно изготовление разъемов с одиночными контактами или с высокоплотными контактными полями. Доступен выбор шага, типа контактов (обжимные, паяные, прямой монтаж на печатную плату), а также типа передачи сигналов.
  • Механический интерфейс: возможен выбор размеров корпуса, способов крепления (панельное, кабельное, фланцевое), механизмов фиксации (байонетное, резьбовое, с автоматической фиксацией).
Разработка разъемов
Индивидуальная настройка электрических и эксплуатационных характеристик
  • Электрические параметры соединителя, включая сопротивление изоляции, электрическую прочность, сопротивление контактов, могут быть адаптированы для различных диапазонов: от низкочастотных цепей до высокоскоростных и радиочастотных систем (например, серии SMA/BMA).
  • Каждый разъем может быть адаптирован под различные условия эксплуатации. В частности, могут быть установлены резиновые изоляторы для защиты от сильных вибраций, высоких/низких температур, ударных нагрузок и т.д.
  • Механический ресурс может быть настроен в диапазоне от 1000 до более чем 10 000 циклов сочленения для высоконагруженных и высоконадежных систем.
Разработка разъемов
Индивидуальный подбор материалов и технологий производства
  • Материал и обработка: разъем может быть выполнен в корпусе из алюминиевых сплавов, латуни, нержавеющей стали или композитных материалов. Варианты обработки поверхности: никелирование, золочение, кадмирование и пассивация.
  • Покрытие контактов: выбор покрытия производится с учетом требований к электропроводности и стоимости. Доступны варианты золотого (например, толщиной 1,27 мкм), оловянного и серебряного покрытия.
  • Специальные исполнения: возможна герметизация уровня IP67/IP68, защита от неправильного соединения, экранирование от электромагнитных помех (EMI) и использование огнестойких материалов в корпусе разъема.
Разработка разъемов
Настройка параметров в зависимости от области и условий применения
  • Электрические параметры, включая сопротивление изоляции, электрическую прочность и сопротивление контактов, могут адаптироваться под низкочастотные, высокоскоростные системы, а также под системы, подверженные постоянным радиоволновым помехам (например, серии SMA/BMA).
  • Разъемы могту быть легко адаптированы под тяжелые экологически условия.
  • Ресурс наработки разъема может быть настроен в диапазоне от 1000 до более чем 10 000 циклов сочленения.
  • Условия с радиочастотными и СВЧ-помехами: индивидуальные коаксиальные разъемы (например, серии SMA и BMA) для передачи высокочастотных сигналов с минимальными потерями.
  • Высокоплотные системы соединения: изготовление высокоплотных разъемов (например, серии HSB и HW-KA68254DPV32MDTH), предназначенных для компактного оборудования с передачей нескольких типов сигналов.
  • Нестандартные устройства: разработка индивидуальных разъемов (например, серии RPJ30) для специальных интерфейсов оборудования с уникальными требованиями подключения.
Разработка разъемов
Примеры разъемов, разработанных на заказ для наших клиентов

Радиочастотные коаксиальные разъемы

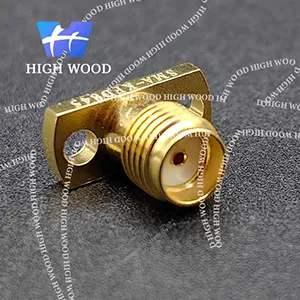

  • Радиочастотные коаксиальные разъемы
  • Радиочастотные коаксиальные разъемы
Запрос от
Параметр SMA SMP SMPM
Волновое сопротивление 50 Ом 50 Ом 50 Ом
Сопротивление изоляции ≥ 5000 МОм ≥ 5000 МОм ≥ 5000 МОм
Диапазон рабочих частот для гибкого кабеля: от постоянного тока (DC) до 12,4 ГГц;
для полугибкого кабеля: от DC до 18 ГГц
для гибкого кабеля: от DC до 12.4 ГГц;
для полугибкого кабеля: от DC до 40 ГГц
от DC до 65 ГГц
Допустимые температуры -55℃ до +155℃ -55℃ до +155℃ -65℃ до +165℃
КСВН (коэффициент стоячей волны по напряжению) для гибкого кабеля ≤ 1,15 + 0,02F (ГГц);
для жесткого/полугибкого кабеля ≤ 1,10 + 0,02F (ГГц)
КСВН (для прямого исполнения): ≤ 1.35 на частоте 18 ГГц ≤ 1,1 + 0,01F (F в ГГц)
Рабочее напряжение 330 В 335 В —
Диэлектрическая прочность (DWV) 1000 В 500 В 325 В перем. тока
Сопротивление контакта центральный контакт < 3 мОм; наружный контакт < 2 мОм центральный контакт < 6 мОм; наружный контакт ≤ 2.5 мОм центральный контакт < 6 мОм; наружный контакт < 2 мОм
Вносимые потери — — ≤ 0,12√f дБ (f в ГГц)
Ресурс сочленения 500 циклов 500 циклов исполнение smooth bore (без фиксации): 500 циклов;
исполнение full detent (с полной фиксацией): 100 циклов

Радиочастотные коаксиальные разъемы типа SMA

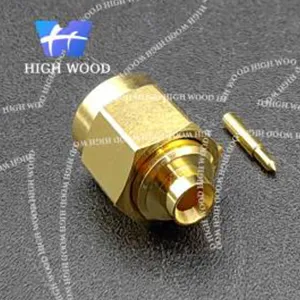

  • Радиочастотные коаксиальные разъемы типа SMA
  • Радиочастотные коаксиальные разъемы типа SMA
Запрос от
Электрические
Рабочий ток 5 А
Номинальное напряжение 250 В перем. тока (среднеквадратичное значение), 50 Гц
Диэлектрическая прочность (DWV) 1000 В перем. тока (среднеквадратичное значение), 50 Гц, на 1 минуту
Сопротивление изоляции 1000 МОм (при 500 В пост. тока)
Максимальное сопротивление контакта 20 мОм
Механические
Максимальное усилие сочленения на контакт 5,3 Н (прибл. 0,54 кгс)
Минимальное усилие расчленения на контакт 0,58 Н (прибл. 0,06 кгс)
Ресурс сочленения ≥500 циклов
Экологические
Допустимые температуры -55℃ до +125℃
Другие
Стандарты и сертификаты: система менеджмента качества сертифицирована по ISO 9001; продукция соответствует требованиям RoHS
Совместимость интерфейсов: поддержка интерфейсов EIA RS-232/RS-449, совместимость со стандартом MIL-DTL-38999
Доступные размеры соединителей: M5, M8, M9, M12, M16, M18, M23, M40, 7/8 дюйма

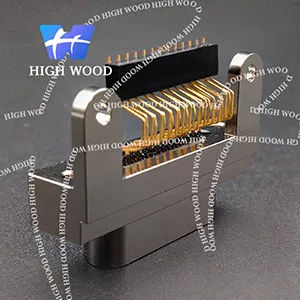

HW-1-2L-25SSMRTN

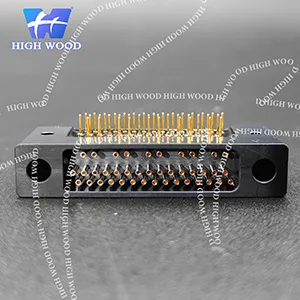

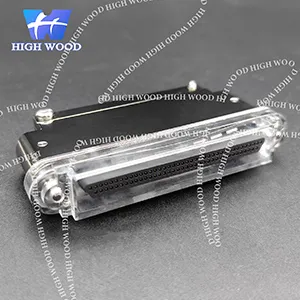

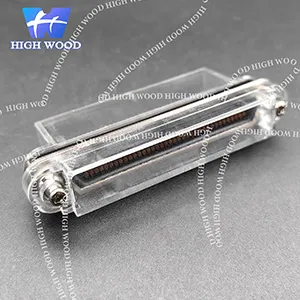

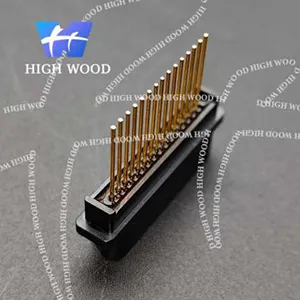

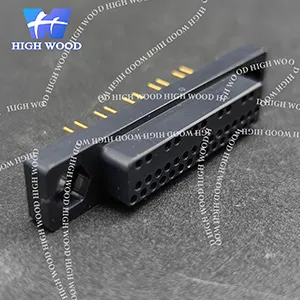

  • Примеры разъемов, разработанных на заказ для наших клиентов
  • Примеры разъемов, разработанных на заказ для наших клиентов
Запрос от
Материалы
Изолятор PPS (полифениленсульфид), армированный стекловолокном, UL 94-V0
Контакты Медный сплав с золотым покрытием 1,27 мкм
Корпус Алюминиевый сплав с никелевым покрытием
Крепежные элементы Нержавеющая сталь
Электрические характеристики
Диэлектрическая прочность (DWV) 600 В на уровне моря
Сопротивление изоляции ≥5000 МОм при 500 В постоянного тока
Номинальный ток ≤3 А
Сопротивление контакта Начальное: ≤10 мОм
Магнитная проницаемость ≤ 2 μ
Механические характеристики
Ресурс сочленения 500 циклов
Механический удар 50 g
Вибрация 20 g
Условия эксплуатации
Допустимые температуры От -55°C до +150°C

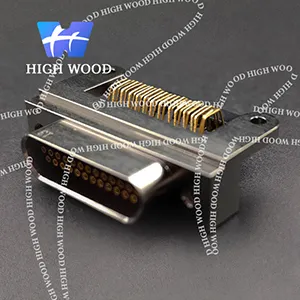

Серия RPJ30 (модели: RPJ30-15ZK-15/RPJ30-15TJ)

  • Примеры разъемов, разработанных на заказ для наших клиентов
  • Примеры разъемов, разработанных на заказ для наших клиентов
Запрос от
Механические характеристики Синусоидальная вибрация 1–2500 Гц, 40 g (пиковое значение)
Механический удар 1500 g (пиковое значение)
Линейное ускорение 100 g (1000 м/с²)
Условия эксплуатации Допустимые температуры От -60°C до +85°C
Температура хранения От -60°C до +70°C
Относительная влажность До 98 % относительной влажности при 35°C (без конденсации)
Устойчивость к специальным воздействиям Устойчивость к определенным агрессивным факторам
Многократное ускорение 1500 м/с²
Низкое давление 1,3 × 10⁻⁴ Па
Ресурс сочленения 250 циклов
Средняя наработка до отказа 1000 ч при 90°C или 9000 ч (с учетом количества контактов)
Электрические характеристики Сопротивление контакта ≤0,01 Ом
Сопротивление изоляции ≥5000 МОм
Диэлектрическая прочность (DWV) 800 В
Рабочий ток на один контакт ≤1,0 А
Макс. ток на один контакт ≤2 А
Макс. рабочее напряжение 150 В
Срок хранения 25 лет

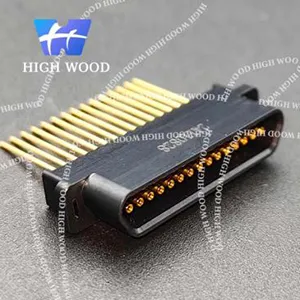

Высокоплотный разъем серии HSB

  • Примеры разъемов, разработанных на заказ для наших клиентов
  • Примеры разъемов, разработанных на заказ для наших клиентов
Запрос от
Материалы Изолятор LCP (жидкокристаллический полимер), армированный 30% стекловолокном
Контакты Витые контакты 0,65 мм
Аксессуары Нержавеющая сталь
Электрические характеристики Диэлектрическая прочность (DWV) 800 В переменного тока на уровне моря
Сопротивление изоляции ≥5000 МОм
Номинальный ток ≤3 А
Сопротивление контакта ≤10 мОм
Механические характеристики Синусоидальная вибрация 10–2000 Гц, 196 м/с²
Случайная вибрация PSD 0,4 g²/Гц, 23,1 g RMS
Механический удар 735 м/с², 11 мс
Ресурс сочленения 2000 циклов
Условия эксплуатации Допустимые температуры От -55°C до +125°C
