Разъемы для печатных плат (PCB) с шагом контактов 1.905 мм
Разъемы типа «плата–кабель» и «плата–плата»

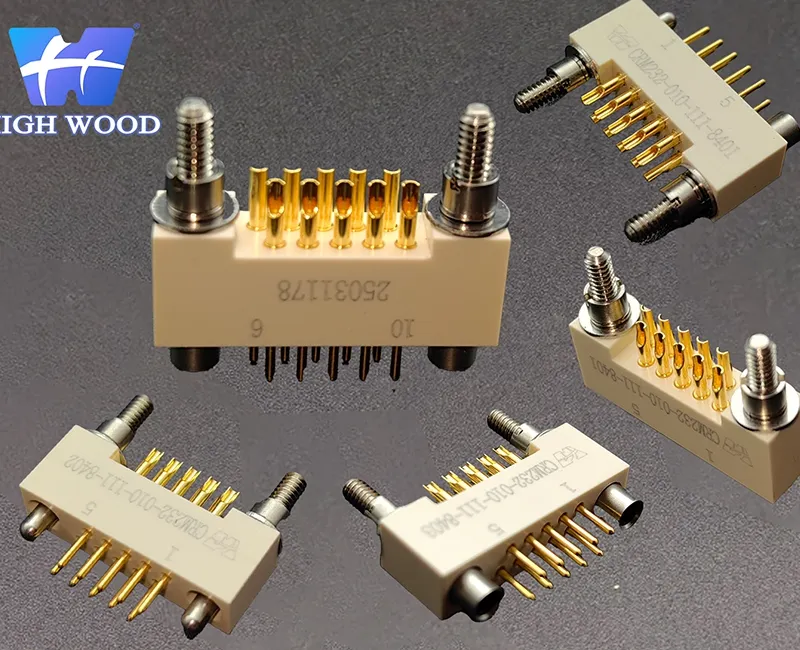

Разъемы PCB с шагом контактов 1.905 мм предназначены для передачи сигналов между печатными платами (типа «плата–плата»), а также между печатными платами и кабельными сборками (типа «плата–кабель») внутри авиационной, оборонной, морской и промышленной аппаратуры. Конструкция разъема включает в себя элемент, устанавливаемый на печатную плату, а также ответную часть.
Выбор конфигурации разъема для печатных плат зависит от требуемой ширины разъема, типа соединения, количества контактов и т.д. В каталоге High Wood представлены разъемы в двухрядном (от 10 до 100 контактов) и трехрядном (от 11 до 206 контактов) исполнении, а также однорядные модели.
Технические параметры
| Условия эксплуатации | Допустимые температуры | От -55°C до +125°C |
| Механические характеристики | Вибрация | 10–2000 Гц, 147 м/с² |
| Механический удар | 980 м/с² | |
| Ресурс сочленения | 1000 циклов | |
| Электрические характеристики | Диэлектрическая прочность (DWV) | 750 В на уровне моря |
| Сопротивление изоляции | Нормальные условия: ≥5000 МОм, воздействие влажного тепла: ≥20 МОм | |
| Сопротивление контакта | ≤25 мОм | |
| Рабочий ток | 3 А | |
| Материалы | Фиксирующие элементы | Нержавеющая сталь |
| Изолятор | PPS (полифениленсульфид) |
Особенности серии
- Разъемы для печатных плат от High Wood соответствуют всем требованиям стандарта MIL-C-55302 и эквивалентным требованиям GJB1438A для применения в аппаратуре военного назначения.
- Совместимы с процессами пайки волной при монтаже компонентов в отверстия печатной платы (THT).
- Шаг контактов 1,905 мм поддерживает стабильную передачу сигналов в компактных системах межплатных соединений.
High Wood имеет обширную сеть заказчиков из Азии, Европы, Северной и Южной Америкb и поддерживает долгосрочные партнерские отношения более чем с 200 компаниями по всему миру, включая Klemsan (Турция), CPE (Италия) и SUNGJIN (Южная Корея). Наша опытная команда исследований и разработок специализируется на решении практически любых инженерных задач, связанных с проектированием и производством электрических разъемов различного формата и стандартов. Мы точно подстраиваем спецификации разъемов под конкретные потребности заказчика, гарантируя высокое качество каждого изделия.
