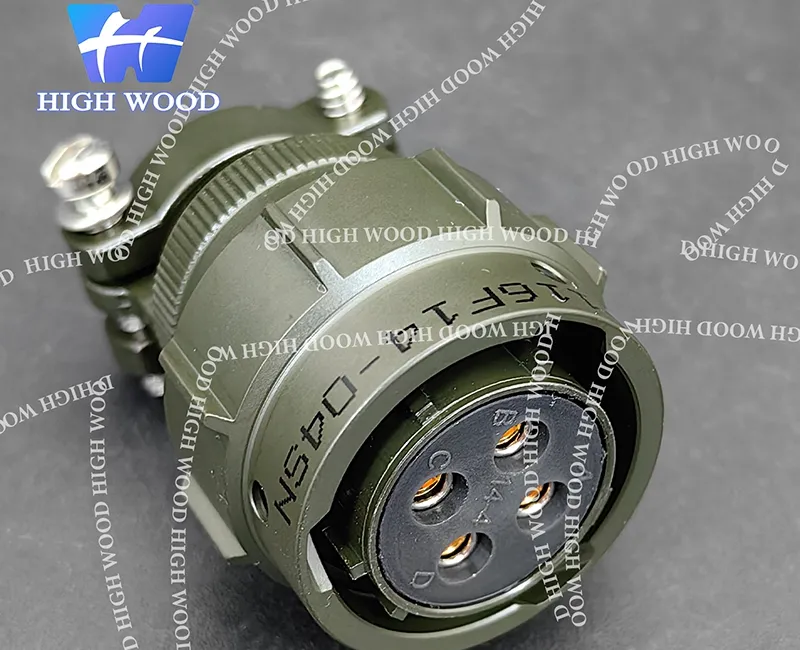

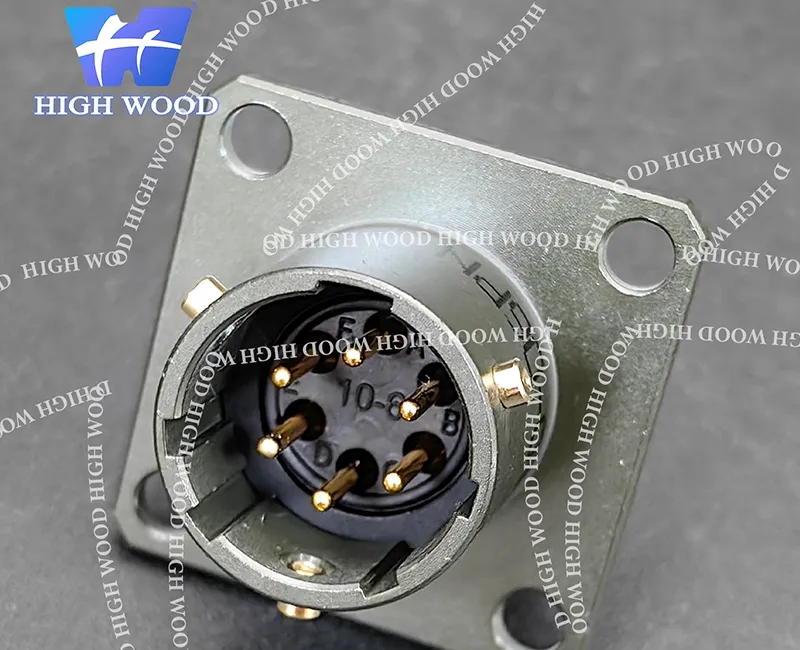

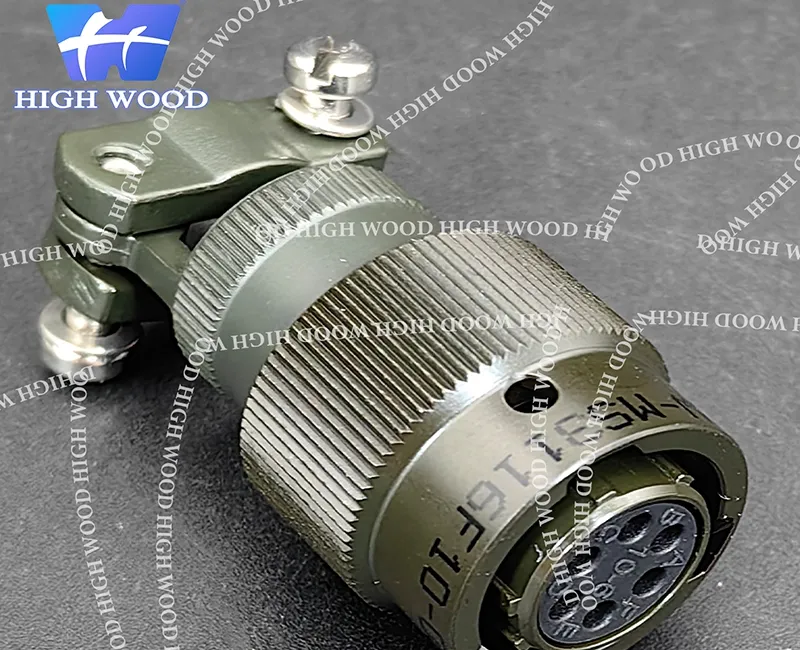

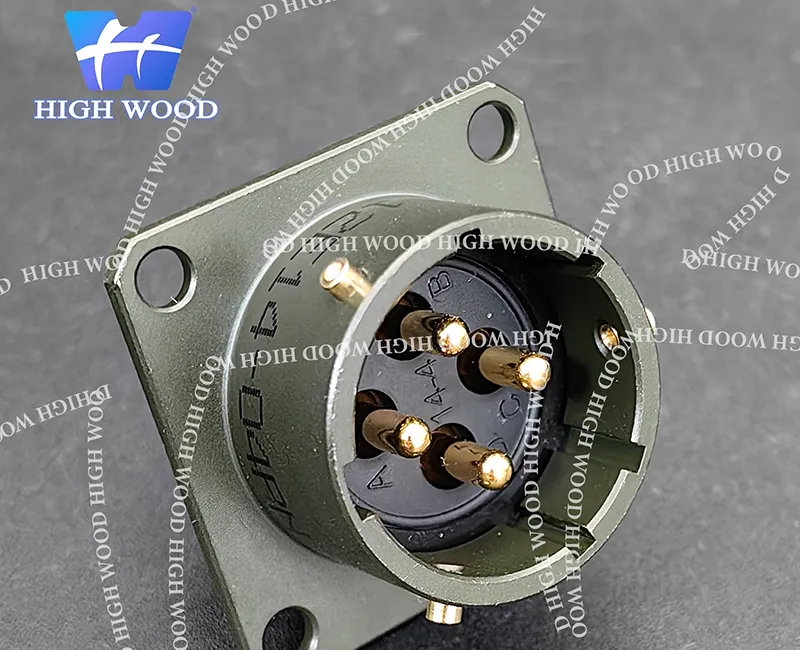

Цилиндрические разъемы стандарта MIL-DTL-26482 Series I с паяными контактами
Цилиндрические байонетные разъемы MIL-DTL-26482 серии I – это тип военных круглых электрических разъемов (circular connectors), изготовленных по американскому военному стандарту MIL-DTL-26482. Разъемы предназначены для оборудования и систем промышленного, военного и авиационного назначения, требующих высокой устойчивости к воздействию окружающей среды. Основным преимуществом разъемов данной серии является байонетное (штыревое) соединение, позволяющее быстро сочленять/расчленять устройства в процессе эксплуатации.
Версия разъема MIL-DTL-26482 Series I оснащена паяными контактами, что упрощает ручную сборку и делает эту версию подходящей для мелкосерийного производства и ремонтных работ, однако требует больше времени на монтаж. Кроме того, паяные контакты не требуют кримпера для обжима, что дополнительно сокращает общие расходы.
| Механические характеристики | |
| Допустимые температуры | От -55°C до +125°C |
| Материал корпуса | Алюминиевый сплав, медный сплав, нержавеющая сталь |
| Испытание в соляном тумане | Класс L: 48 часов, другие классы: 500 часов |
| Степень утечки воздуха | ≤4,6 × 10² Па·см³/с |
| Ресурс сочленения | ≥500 циклов |
| Механический удар | 490 м/с² |
| Вибрация | 10–2000 Гц, 147 м/с² |
| Характеристики контактов | |||
| Размер контакта | Диаметр контакта | Сопротивление контакта | Номинальный ток |
| Размер 20 | Ø1,00 мм | ≤5 мОм | 7,5 А |
| Размер 16 | Ø1,59 мм | ≤3 мОм | 13 А |
| Размер 12 | Ø2,39 мм | ≤2 мОм | 23 А |
| Электрические характеристики | |||
| Высота эксплуатации | Параметр | Класс эксплуатации I | Класс эксплуатации II |
| Уровень моря | Рабочее напряжение | 600 В | 1000 В |
| Диэлектрическая прочность (DWV) | 1500 В | 2300 В | |
| 22 000 м | Рабочее напряжение | 300 В | 450 В |
| Диэлектрическая прочность (DWV) | 375 В | 500 В | |
- Байонетная фиксация
Разъемы используют механизм сочленения с поворотом на треть оборота, что ускоряет и дополнительно упрощает установку. - Высокая плотность размещения контактов
Высокая плотность контактов разъема MIL-DTL-26482 серии I позволяет установить больше контактов даже в самый компактный корпус. - Паяные контакты
Разъемы серии I оснащены паяными контактами, тогда как разъемы серии II – обжимными.
