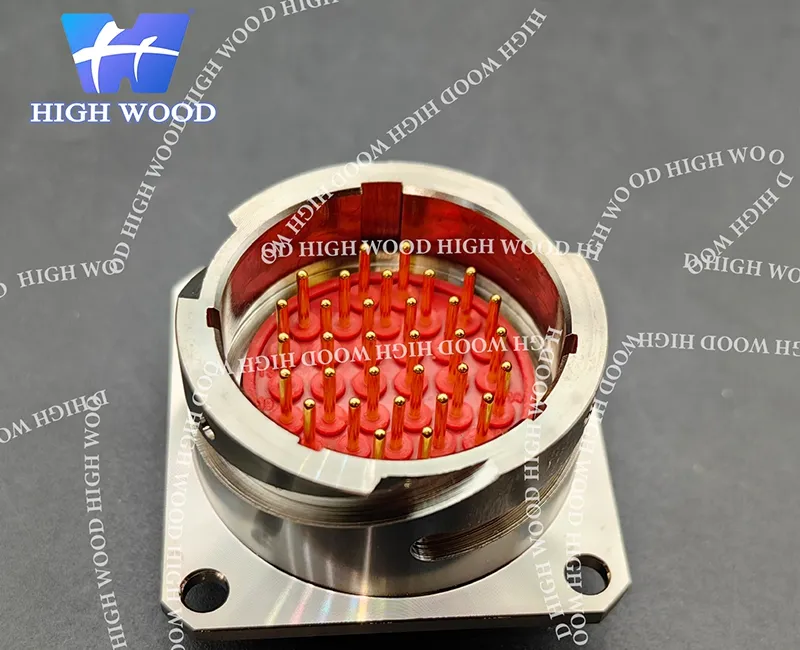

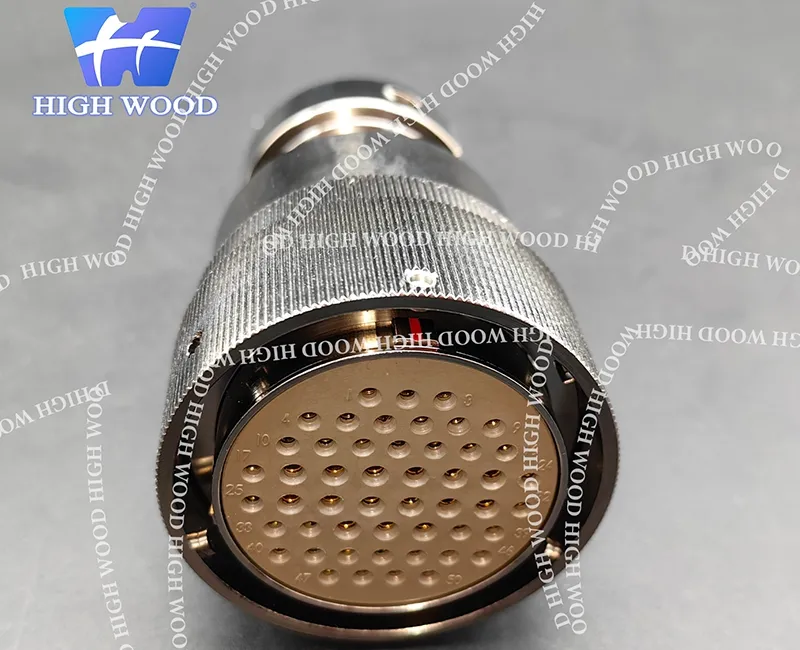

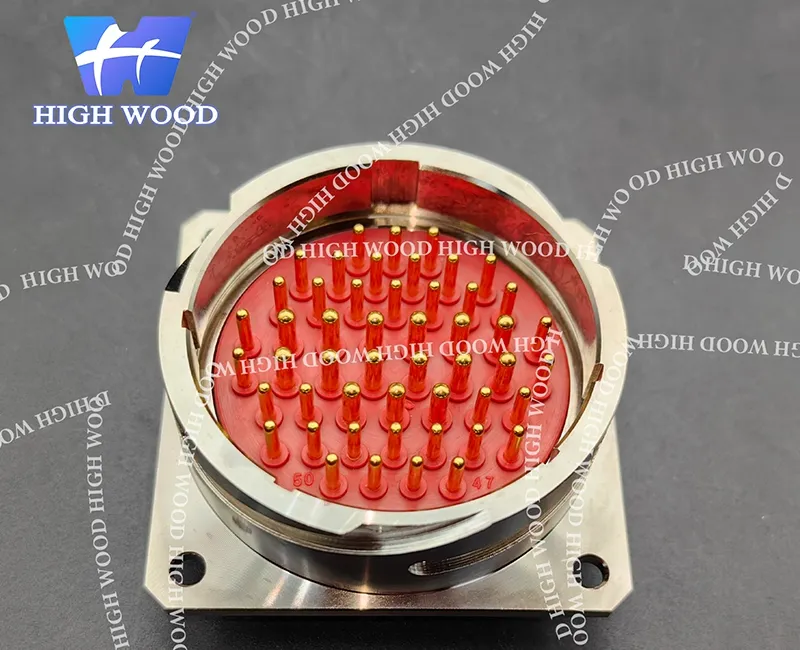

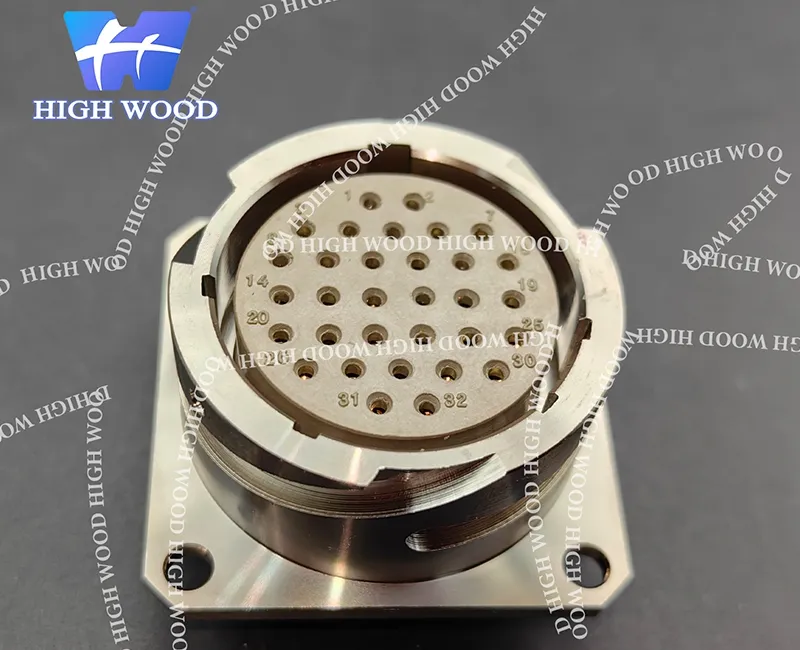

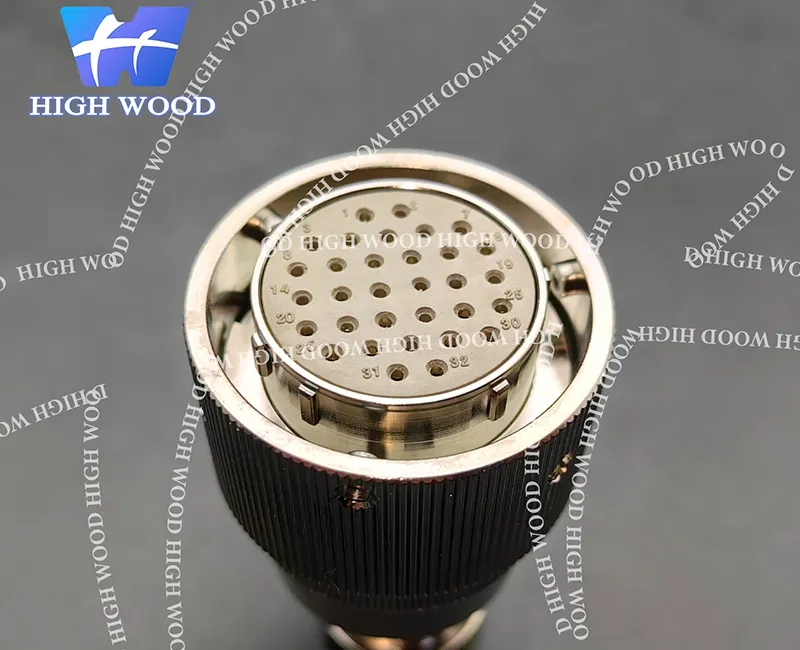

Цилиндрические байонетные разъемы серии PM4
Байонетные разъемы серии PM4 разработаны в качестве прямых аналогов российских соединителей РБМ4. Разъемы данной серии имеют компактные размеры и быстрорасчленяемое байонетное соединение, за счет чего подходят для внутреннего монтажа в электрические цепи постоянного/переменного тока электронной аппаратуры специального и общего назначения.
Помимо указанных компонентов соединитель PM4 также имеет специальные резиновые изоляторы, защищающие его от воздействия окружающей среды. Имеется возможность индивидуальной настройки конструкции разъема под указанные параметры.
Технические параметры
| Допустимые температуры | От -60 °C до +100 °C |
| Вибрация | 1–2000 Гц, 30 g |
| Механический удар | Многократный удар: 40 g |
| Сопротивление контакта | Ø1,0 мм: ≤5,0 мОм Ø1,5 мм: ≤2,5 мОм Ø2,0 мм: ≤1,6 мОм |
| Диэлектрическая прочность (DWV) | ≥1850 В |
| Сопротивление изоляции | ≥1000 МОм |
| Срок службы | ≥1000 часов |
| Ресурс сочленения | 1000 циклов |
| Соответствие стандартам | ГЕО.364.196ТУ, 3Е0204063JT |
Характеристики контактов
| Конфигурация контактов | Номинальный ток на один контакт (А) | Рабочее напряжение (В) | Усилие сочленения (кгс) |
| 7-1 | 5,8 | 560 | 0,25 |
| 4-2 | 12,5 | 560 | 0,25 |
| 10-2 | 8,3 | 560 | 0,30 |
| 24-1 | 4,2 | 560 | 0,35 |
| 19-2 | 5,8 | 560 | 0,35 |
| 32-1 | 3,32 | 560 | 0,35 |
| 24-2 | 6,0 | 560 | 0,40 |
| 50-7 | 3,6/5,1 | 560 | 0,60 |
| 50-9 | 4,5/7,0 | 700 | 0,60 |
| 55-2 | 5,1 | 560 | 0,90 |
Особенности серии
- За счет универсальной многоштыревой конструкции цилиндрические разъемы серии PM4 поддерживают стабильную передачу электрических сигналов и питания в цепях переменного и постоянного тока промышленных систем.
- Байонетная фиксация позволяет быстро сочленять/расчленять разъем при необходимости.
