Миниатюрные цилиндрические разъемы серии OHS
Субминиатюрные цилиндрические разъемы являются прямым аналогом отечественных соединителей серии ОНЦ-БС-1 (2). Используются для электрического соединения цепей переменного и постоянного тока (частотой до 3 МГц) в компактном электронном оборудовании. Разъемы оснащены байонетной системой быстрого соединения, обеспечивающей стабильное сочленение в условиях ограниченного монтажного пространства.

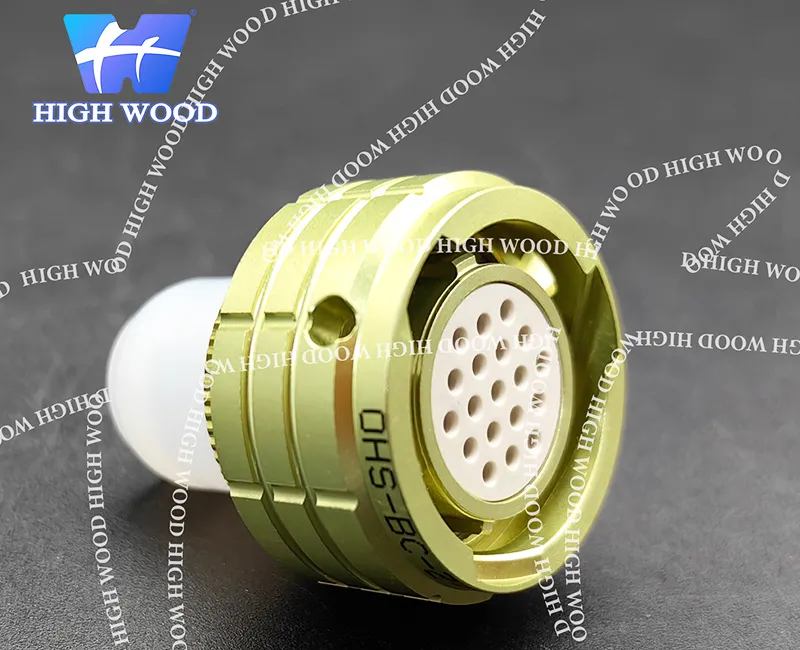

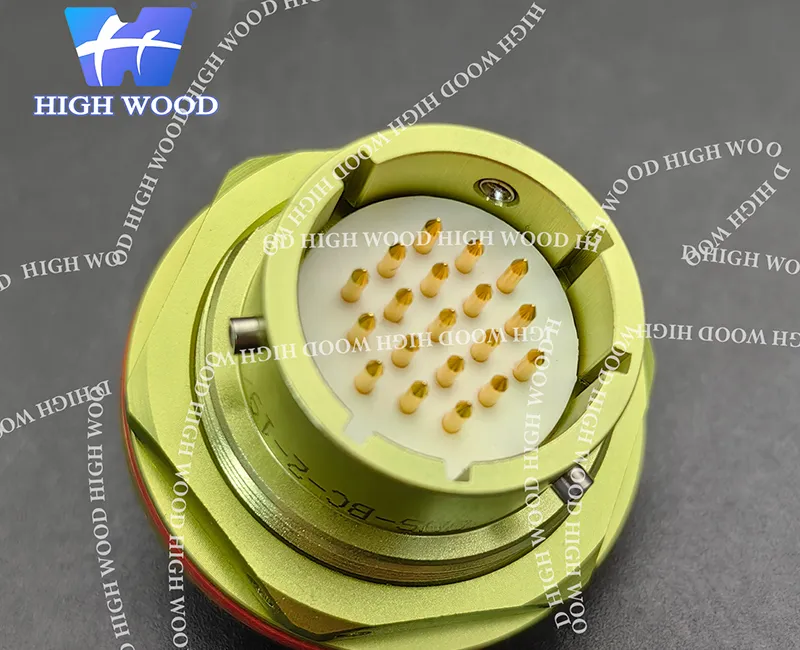

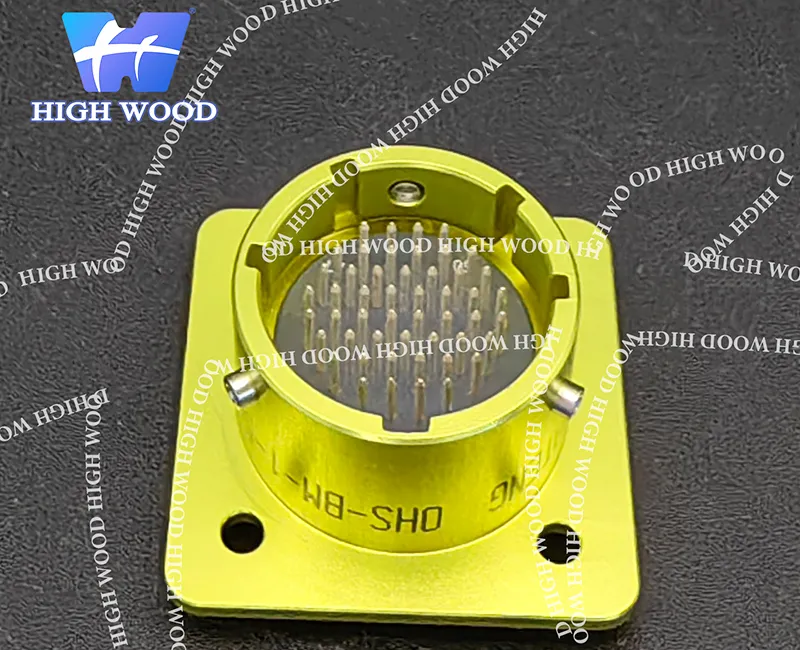

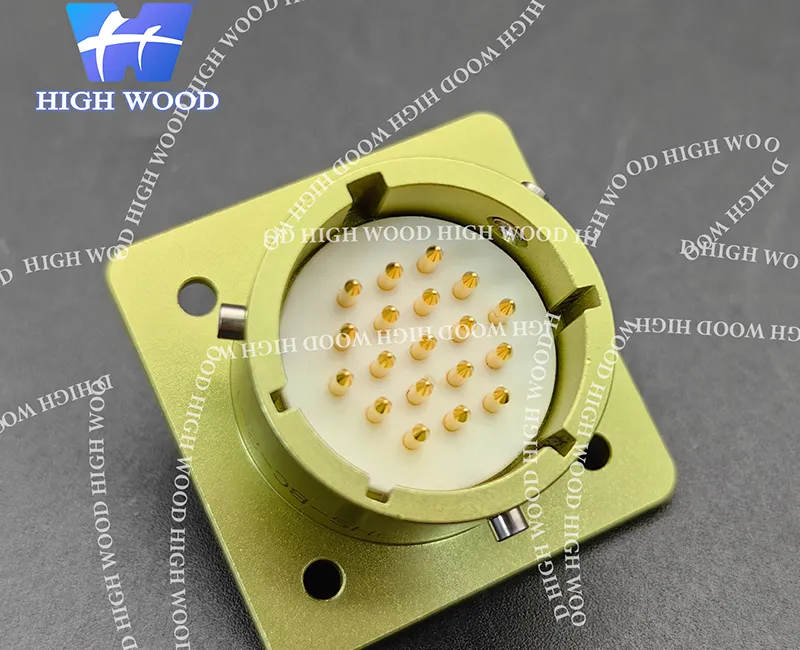

Конструкция электрических разъемов серии OHS включает в себя розетку и вилку. Обе детали оснащаются специальной изоляцией с многопозиционной установкой, что защищает разъем от неправильного подключения. Имеют герметичный корпус с защитой от внешнего воздействия. Подходят для малогабаритных устройств военного назначения.
Технические параметры
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥1000 МОм |
| Допустимые температуры | От -60°C до +85°C |
| Вибрация | 1–5000 Гц, 20 g |
| Механический удар | Одиночный удар: 1000 g (пиковое значение) Многократный удар: 100 g (пиковое значение) |
| Диаметр контакта | Ø1,0 мм |
| Ресурс сочленения | 250 циклов |
| Срок службы при непрерывной эксплуатации | 5000 часов |
| Соответствие стандартам | бРО.364.030ТУ |
Электрические характеристики контактов в зависимости от размера корпуса
| Размер корпуса | Кол-во контактов | Ток на один контакт (А) | Общий номинальный ток (А) | Рабочее напряжение (В) |
| Размер 10 | 4 | 3,7 | 15 | 250 |
| Размер 12 | 7 | 3,1 | 22 | 250 |
| Размер 14 | 10 | 3,0 | 30 | 250 |
| Размер 18 | 19 | 2,1 | 40 | 250 |
| Размер 22 | 32 | 1,8 | 60 | 250 |
| Размер 27 | 50 | 1,5 | 75 | 250 |
Особенности серии
- Низкое сопротивление контактов и высокое сопротивление изоляции.
- Благодаря дополнительной изоляции и покрытиям разъем показывает отличную стабильность даже при работе в суровых условиях окружающей среды и в диапазоне температур от -60°C до +85°C.
- Доступны различные размеры корпуса и варианты расположения контактов, что позволяет использовать разъемы для различных задач подключения цепей переменного и постоянного тока.
- Имеют ресурс сочленения до 250 циклов и срок непрерывной работы до 5000 часов.
- Байонетный механизм значительно упрощает монтаж, а прямой пластиковый кабельный ввод значительно снижает затраты на техническое обслуживание.
